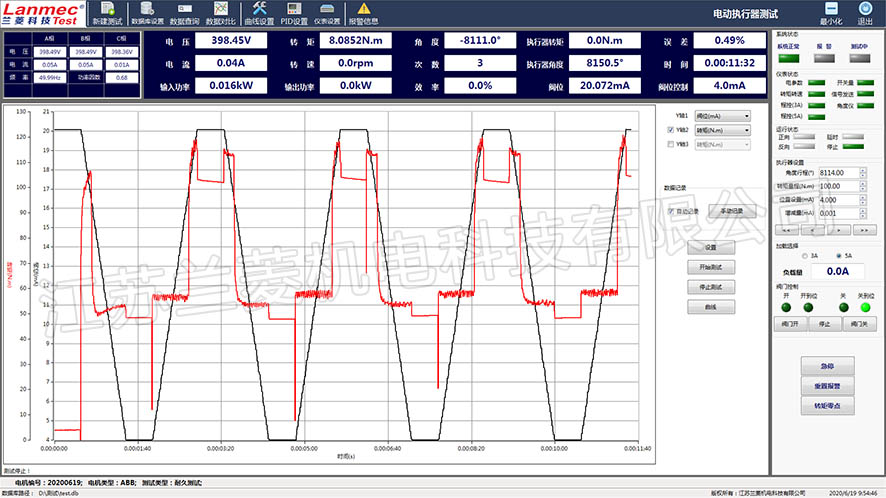

電動執行器測試界面：

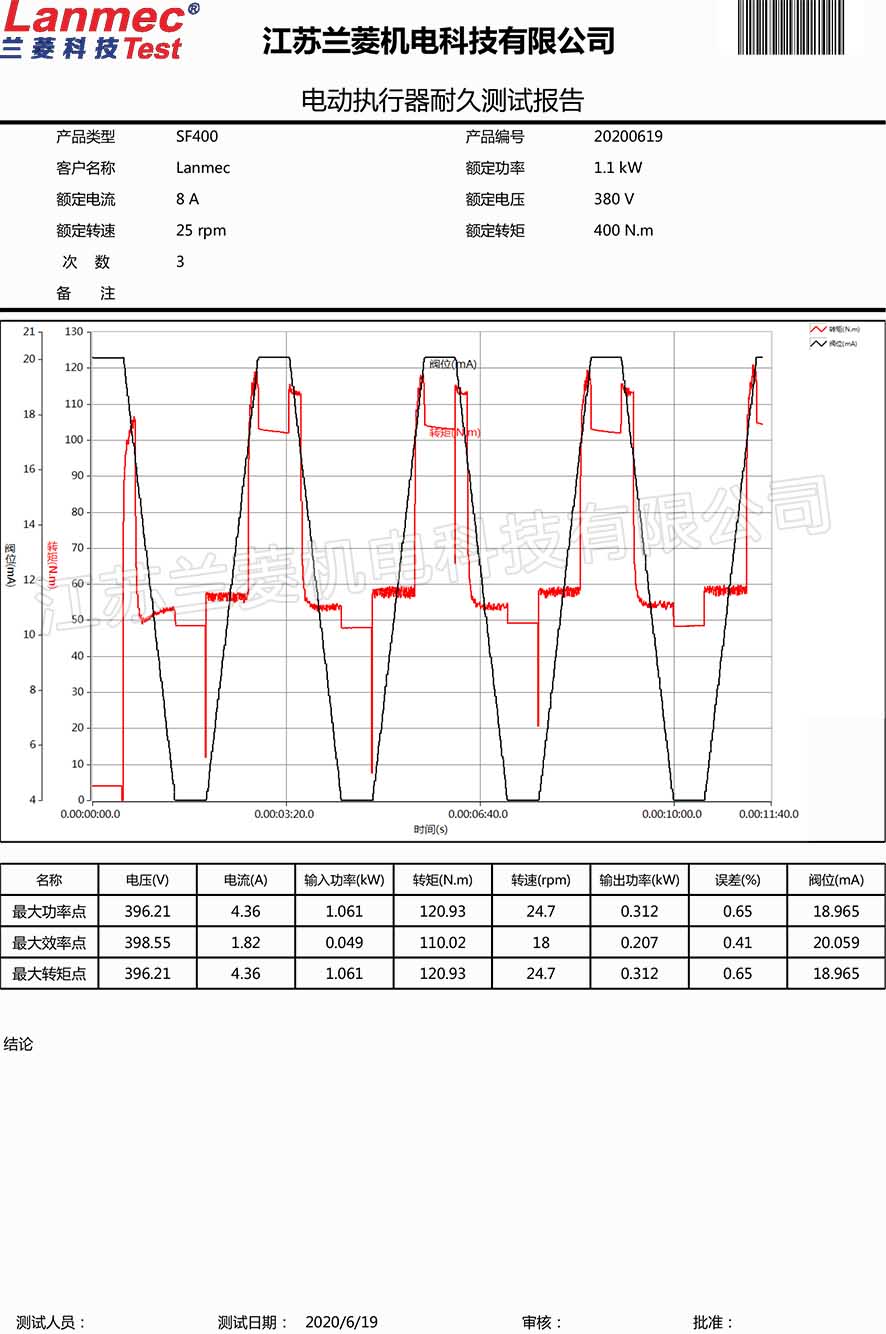

電動執行器耐久測試報告:

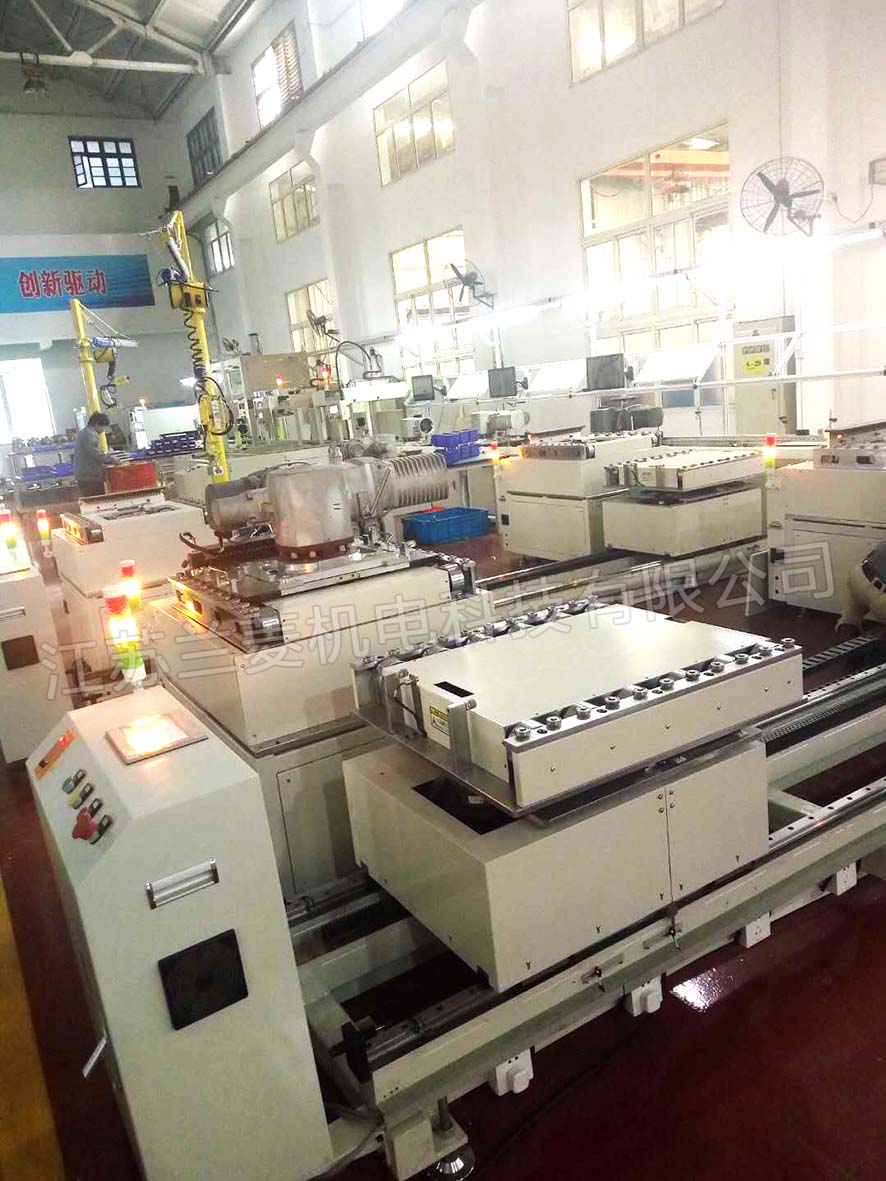

執行器測試臺介紹：

執行器測試臺根據動力源的類型可以分為：電動執行器測試臺、氣動執行器測試臺、液動執行器測試臺、撥叉式氣動執行器測試臺。

執行器測試臺根據運動方式的類型可以分為：角行程、多回轉、直行程執行器測試臺。

執行器測試臺設備組成：

本測測試系統由加載裝置、轉矩轉速傳感器、測試臺架、執行器安裝夾具、檢測柜等組成，它可以任意改變被測執行器的負載，直接測量出執行器負載耐久狀態下的輸出轉矩、轉速、功率、角度、壓力等參數。

執行器測試參數：

扭矩：10-100KN.m，轉速≤200RPM

執行器測試精度：

電參數 : ±0.5% F.S （電流、電壓、功率因數、電功率）

機 械：±0.2% F.S （轉矩、轉速、輸出功率）

效 率：±0.5% F.S

角 度：±1°

壓 力：±0.5%F.S

執行器測試臺軟件功能：

執行器測試軟件是基于PC（Windows 7 SP1）用來測試執行器性能的的數據采集軟件。測試軟件配合電參數儀表、轉矩轉速采集儀、程控加載儀等儀表可以對被測閥門進行手動加載、自動加載、曲線加載、定點測試、耐久測試等測試項目。
數據自動存儲并動態生成測試曲線，可以選擇性顯示多條曲線進行數據比較，所測得的數據均保存在格式為.db的數據庫文件中方便用戶查詢。
執行器測試軟件可以按照設置將數據導出為PDF、Word圖形報表或者Excel格式的數據文件保存到個人電腦，便于查詢。

軟件具體功能如下：

5.1可顯示、保存、打印：

被測執行器輸入的電流、電壓、功率因數、電功率

輸出的轉矩、轉速、功率；效率；旋轉角度

各參數及相互之間的曲線關系，并形成報表予以保存和打印

5.2 可以顯示：執行器自帶的開度、扭矩傳感器顯示（2路4~20mA），并計算執行器的死區。

5.3 可以發送指令控制執行器的位置（4~20mA對應位置）；

5.4 壽命測試，觸點輸出。可以發送指令命令執行器循環動作的啟動、停止；可面板和上位機切換控制執行器的動作。

5.5加載方式：手動、程控加載預驗收(均由乙方免費提供)

整機驗收

甲方提供被測執行器，安裝于成套測試臺，進行加載動態測試，觀察加載、顯示是否正常，有無異常振動、噪音。

乙方提供出廠資料：

最終驗收標準

設備在甲方現場調試完成后，雙方對設備的機械、電氣、軟件進行最終驗收，合格后雙方簽字確認，不合格項目繼續整改，直到合格為止。（軟件可在預驗收時提前確認）

售后服務

測功機在驗收合格后12個月內（轉矩轉速傳感器為24個月），所有部件、儀表如出現故障（非人為造成）一律實行三包，能快遞更換的快遞更換，能夠電話解決的電話解決，解決不了，乙方需在48小時內到達使用現場。非乙方原因造成的設備故障，將按成本收取材料費、路費、人工工時。12個月后乙方將在48小時內到達使用現場有償服務。

調試培訓

乙方在接到甲方電話要求調試后，48個小時內必須到達甲方使用現場，3天內調試完畢，其期間可免費培訓甲方操作人員。

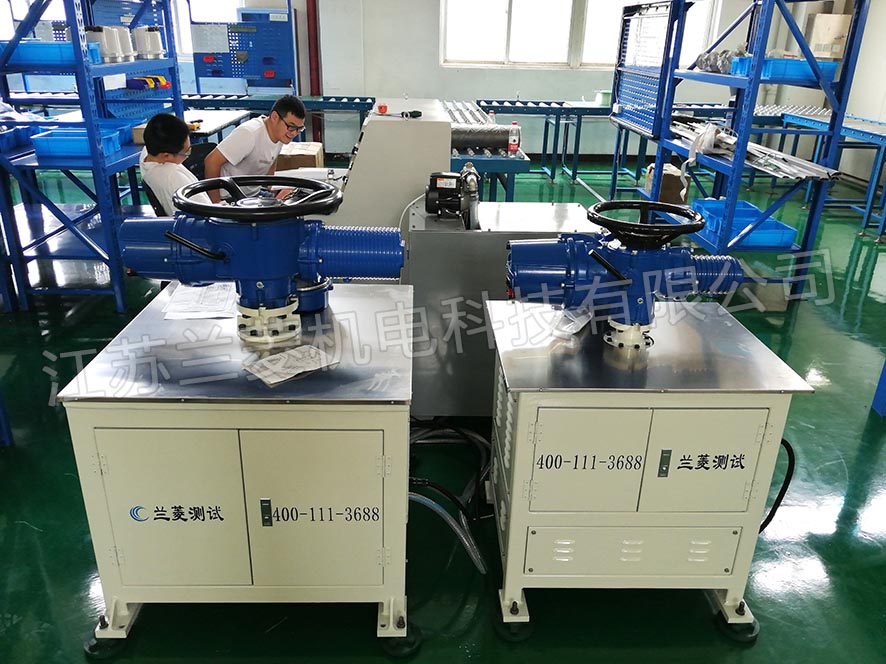

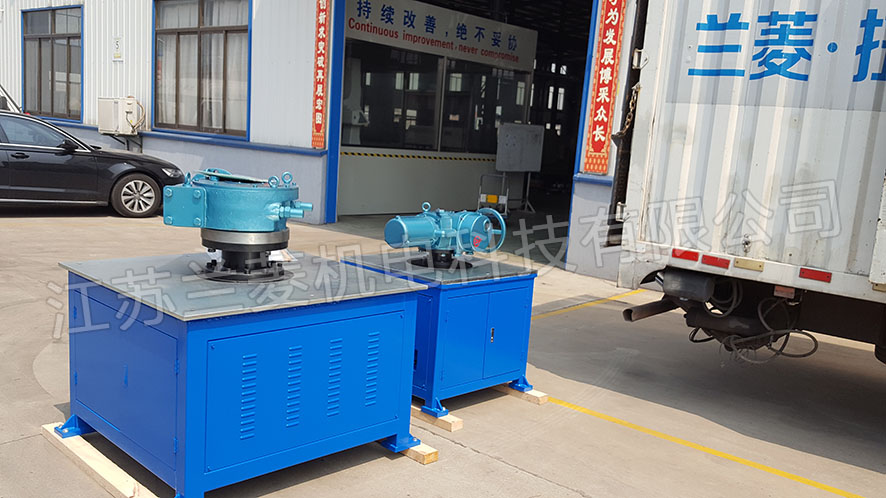

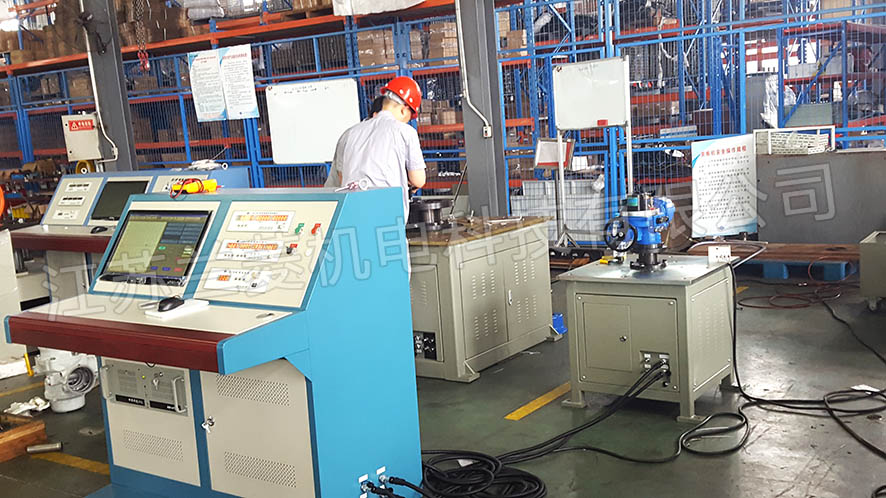

 500&2000N.m電動執行器測試臺

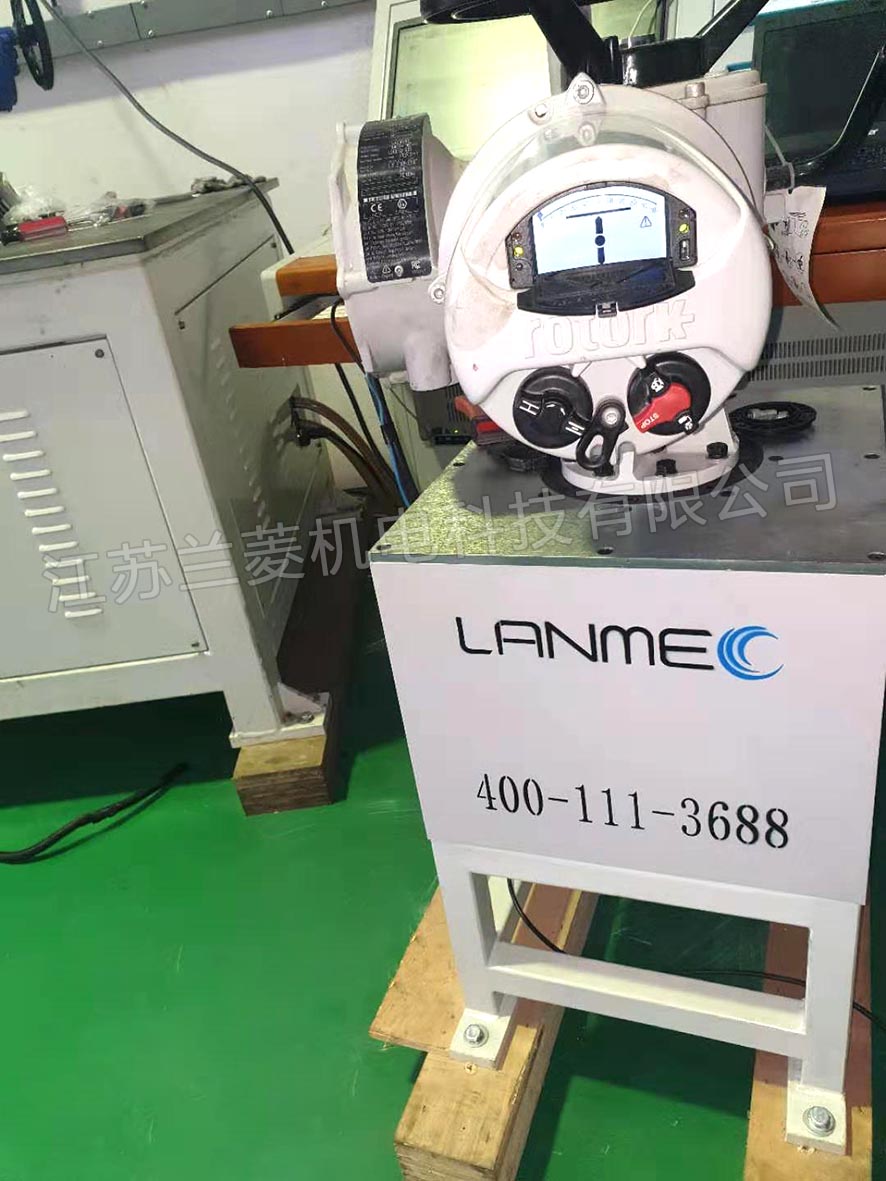

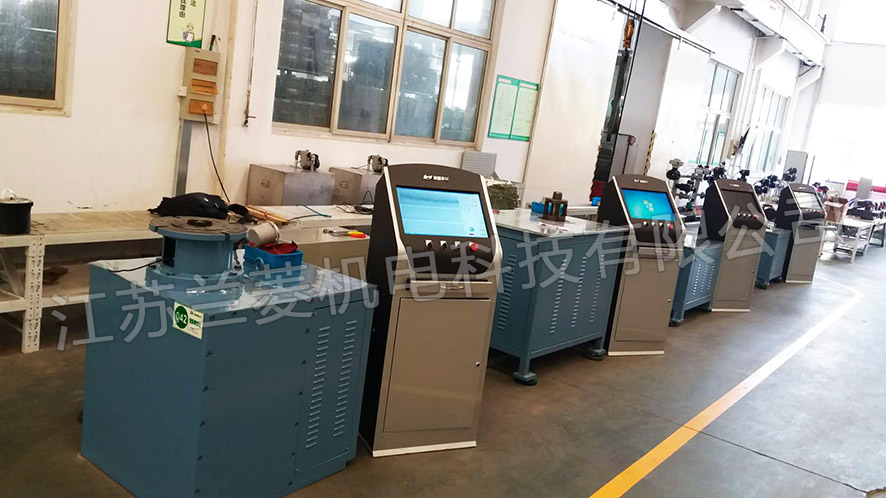

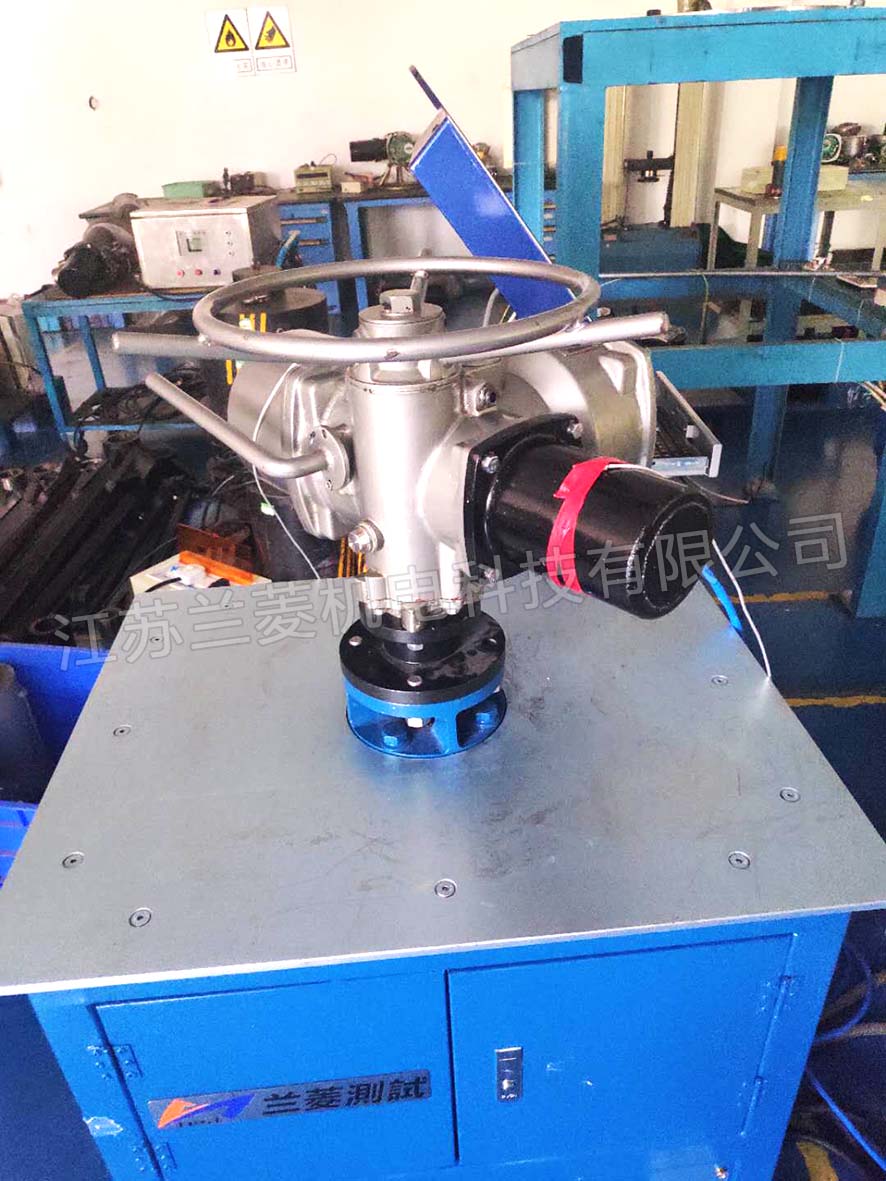

500N.m電動執行器測試臺

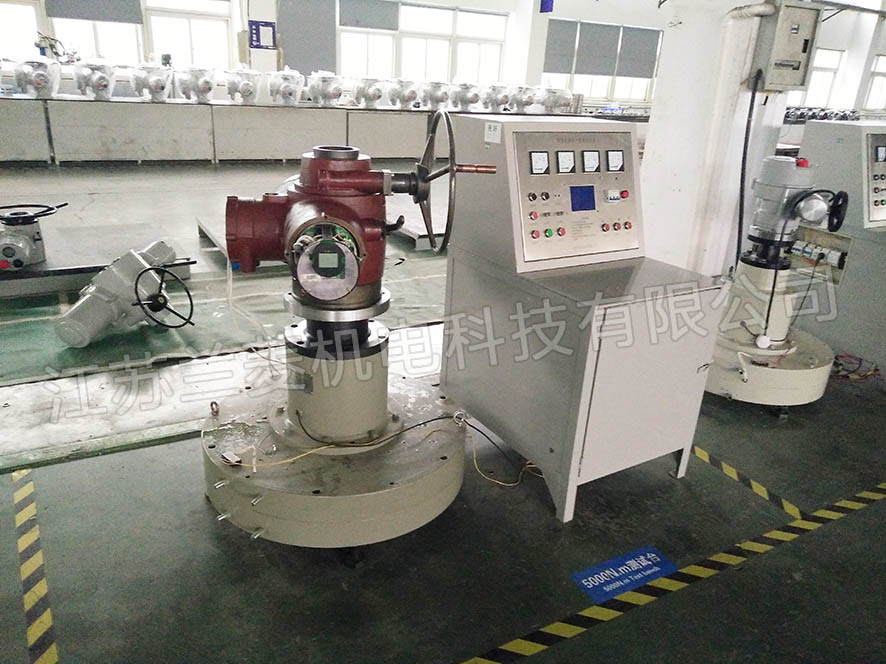

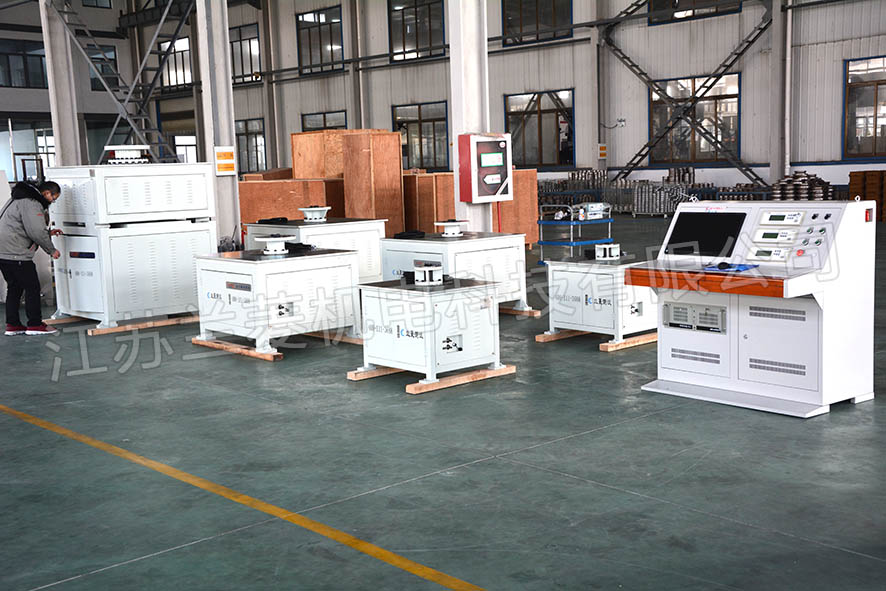

1000&5000N.m電動執行器測試臺

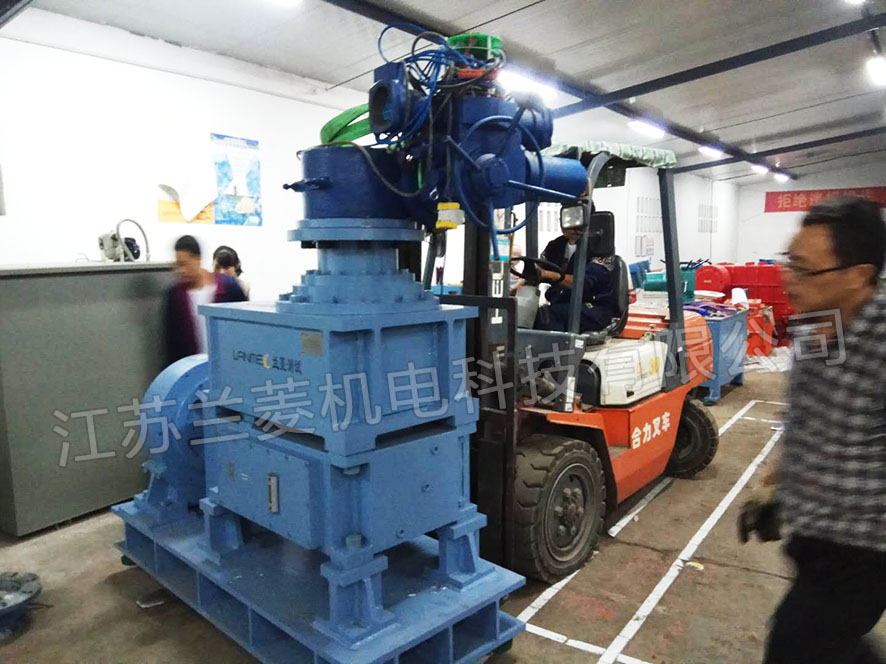

 20000N.m電動執行器測試臺
