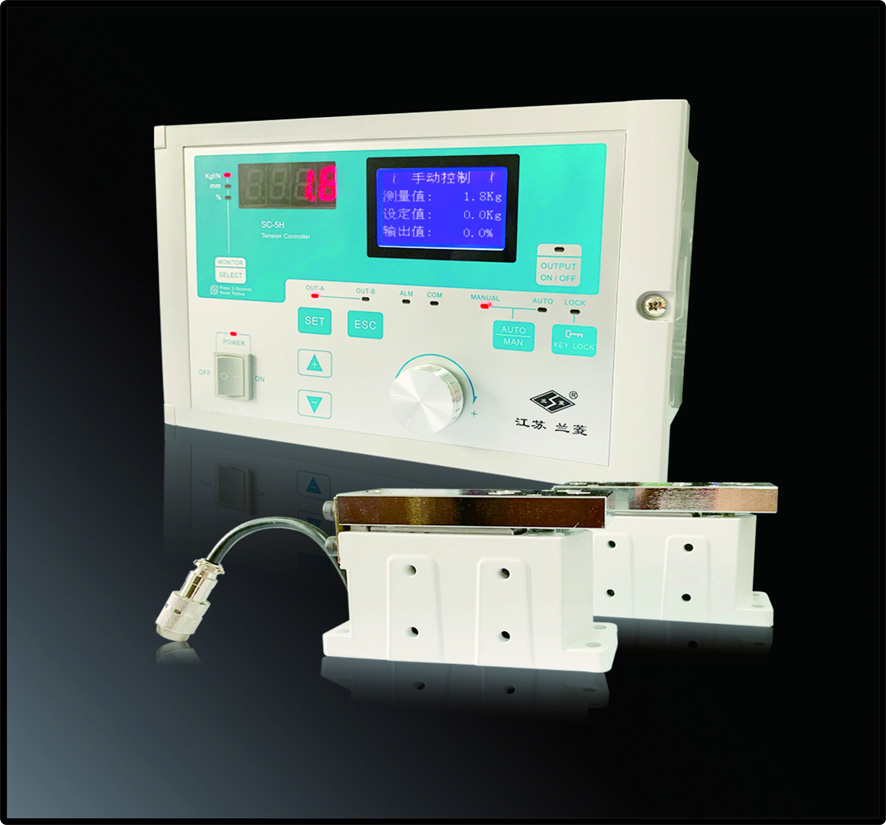

SC-5H型自動張力控制儀采用液晶顯示器，可選擇中、英文顯示，界面友好易用，可輸出0-24V/4A直接驅動磁粉離合器、磁粉制動器；也可輸出0-5V，0-10V信號，控制變頻器、伺服電機或其它執行機構，對卷繞系統進行高精度的張力控制。可廣泛應用于造紙、印刷、包裝、紡織、印染等行業。
SC-5H型自動張力控制儀可以設置為全自動張力控制儀，通過安裝張力傳感器，組成閉環控制系統。（見圖A）
SC-5H型自動張力控制儀可以設置卷徑張力控制儀，只需安裝接近開關或編碼器對卷料半徑進行測量，控制儀根據卷徑進行張力控制。

自動張力控制儀功能特點：
1.采用128×96圖形液晶顯示器，中、英文顯示選擇，操作界面友好。
2.可選擇全自動張力控制或卷徑張力控制功能。
3.全數字化設計，無可調電位器，張力標定過程簡單，張力測量精確、穩定、可靠。
4.可以接收單路/雙路傳感器輸入信號，適應各種張力傳感器作為輸入信號使用。
   a.可選用微位移專用張力傳感器(輸入信號范圍為200mV,供電電源5V)
   b.可選用應變片式張力傳感器(輸入信號范圍為20mV,供電電源5V)
5.采用接近開關測量卷徑,可實現錐度張力控制功能
6.可選串行通信功能,可選RS485或RS232通迅接口與PLC、PC組成集散系統。
7.采用遠超調PID算法，保證系統啟/停過程中張力無超。
8.具有雙軸切換功能入加減速控制功能。
9.自動/手動控制方式無干擾切換。
10.參數密碼保護，防止誤修改。

相關知識：
張力控制系統概述
同步恒張力控制系統是一款針對復合機而設計的高精度恒張力控制系統，該控制系統由一只絕對值編碼器（或電位器）和浮動棍組成張力檢測系統檢測大滾筒電機與上膠棍電機之間的張力，從而實現兩個電機的同步張力控制。另外該系統還有一路錐度張力輸出供收卷軸使用，可以使收卷軸實現高精度的錐度張力控制，而放卷張力控制方面如果是選配我公司的ＺＸＴ－Ａ系列自動恒張力的話，就可以通過系統的ＲＳ４８５通訊接口和ＺＸＴ－Ａ自動恒張力連接，這樣系統便可以顯示和控制放卷的張力從而實現集中張力控制。
張力控制器主要功能特點：
★　帶線速度測量和和工作長度的測量
★　長度數據具有掉電保存功能
★　 可選擇編碼器或電位器做張力檢測
★　采用觸摸屏實現操作簡單便捷
★　 具有RS485接口方便功能擴展
ＺＸＳ－Ｆ２Ｇ－Ｍ１－Ａ
ZXS：產品系列名稱
F２：具有采用２電機同步張力控制
Ｇ：表示帶有光電糾偏系統
M1：具有一路收卷錐度張力控制
A： ZXT-A自動張力通訊功能

建議：合理計算速配齒輪比，該齒輪比計算應根據擺桿擺動的行程對應編碼器旋轉角度為３００度－３4０度之間。
主工作畫面：
１、當前長度：顯示同步張力工作時材料的累加長度，按右側長度清零鍵可清除長度數據。
２、當前速度：顯示同步張力系統當前工作的速度（Ｍ／Ｍin）。
３、同步張力浮棍：用來指示同步張力是否正常，當系統正常工作時該數據應該在零位附近。
４、大滾筒、上膠棍、勻膠棍電機：該三個數據分別顯示出當前系統輸出到這三個電機的速度信號的百分比，１００％時對應輸出為５Ｖ。
５、收卷軸卷徑：顯示當前收卷軸上材料的卷徑。
６、收卷軸張力：指收卷軸當前輸出的張力大小百分比，
７、系統狀態：顯示系統當前的工作狀態，如運行、停止等信息。
８、參數設置：畫面切換鍵，按該鍵時系統將轉向參數設置畫面。
９、光電糾偏：１００％時對應輸出電壓為５Ｖ。
８、測量張力、設定張力、輸出比例、輸出開關、模式：這幾個數據為放卷張力的數據是本系統通過ＲＳ４８５和外部的ＺＸＴ－Ａ自動恒張力通訊而傳輸過來的數據。畫面切換鍵，按該鍵時系統將轉向光電糾偏控制畫面。
１０、收卷張力：畫面切換鍵，按該鍵時系統將轉向收卷軸張力設置畫面。
１１、放卷張力：畫面切換鍵，按該鍵時系統將轉向放卷軸張力設置畫面。
參數設置畫面：
１、定速速度：當用戶采用定速工作模式時，設定該數據可以改變當前的工作速度。
２、勻膠棍速比：：指勻膠棍電機和上膠棍電機的同步速度比，當系統運行時勻膠棍電機速度將同步于上膠棍電機，改變該數據可改變同步速度比。
３、系統參數：畫面切換鍵，按該鍵時系統將轉向系統參數設置畫面１。
４、ＰＩＤ設置：畫面切換鍵，按該鍵時系統將轉向ＰＩＤ設置畫面。
５、ＰＩＤ監視：畫面切換鍵，按該鍵時系統將轉向ＰＩＤ監視畫面。
６、返回：畫面切換鍵，按該鍵時系統將返回上一層畫面。

系統參數設置畫面：
１、大滾筒、上膠棍速比：指復合機上大滾筒和上膠棍的線速度比例，如果速比一樣的話這兩個可以輸入相同的數據，如果上膠棍的線速度快１０％則需要將上膠棍速比數據輸入１１０％，大滾筒速比數據輸入１００％。
２、浮棍誤差報警：當系統處于運行狀態下浮棍的張力誤差大于該數據時將產生報警，該數據為零時將不產生報警輸出。
３、大滾筒周長：該數據用來測量工作長度和工作速度，由于系統的霍爾開關裝在該大滾筒上，所以系統根據霍爾開關拾取的信號和大滾筒的周長來計算出工作長度和線速度。
４、加速、減速時間：指系統給電機從零速到最高速和從最高速到零速的時間。
５、啟動速度：指系統啟動時給主電機的速度信號。
６、下頁：

畫面切換鍵，按該鍵時系統將轉向系統參數設置２畫面。
！ 輸入是根據兩個電機在同樣的轉速下反映到打滾筒和上膠棍上的線速度之比，該線速度和機械減速比例以及自身的直徑有關，請分別準確的計算出，否則同步張力將無法正常工作。
系統參數設置畫面２：
１、浮棍檢測：按該鍵可以選擇系統的同步張力檢測是采用編碼器或者是采用電位器檢測。
２、編碼器設置：如果系統采用編碼器作為張力檢測時，該兩個按鍵分別是改變編碼器的輸出數據極性和編碼器的輸出數除到零位。
３、上頁：

畫面切換鍵，按該鍵時系統將轉向系統參數設置１畫面。
P7 ZXS-F2G-M1-A 型同步張力控制系統使用說明
編碼器設置ＰＩＤ參數設置畫面：
１、積分增益：ＰＩＤ積分調節時變化量的大小，通常選擇１。
２、積分時間：ＰＩＤ積分的時間，該數據減小時能縮短調整時間快速休整張力誤差，但容易引起震蕩，通常選擇４０－９９。
３、微分增益：ＰＩＤ微分調節時變化量的大小，該數據增大時能快速調整張力誤差，但容易引起震蕩，通常選擇１－４。
４、微分時間：ＰＩＤ微分的時間，該數據增大時能快速調整張力差，但容易引起震蕩，通常選擇１０－２５。
５、比例強度：張力誤差時調整的強度，該數據減小時能降低張力的誤差，但容易引起震蕩，通常選擇３－１０。
ＰＩＤ監視畫面
１、浮棍誤差：用來監示同步張力是否正常，當系統正常工作時該數據應該在零位附近。
２、比例補償：監視同步張力中ＰＩＤ的比例補償數據。
３、積分補償：監視同步張力中ＰＩＤ的積分補償數據。
４、微分補償：監視同步張力中ＰＩＤ的微分補償數據。
！ 當系統在運行狀態下積分補償?shù)臄?shù)據范圍應該在－５～＋５之間比較合理，若超出該范圍就表示兩個電機之間的速比不正確，此時應該給予重新正確的計算。
5-７:收卷張力設置畫面
１、起始卷徑：指收卷軸每次換卷后重新開始收卷時收卷軸卷徑的大小，按收卷張力復位按鈕可實現換卷，換卷后收卷軸的卷徑將從起始卷徑開始工作，同時張力輸出也將復位到起始張力。
２、最大卷徑：指收卷軸最大的收卷卷徑，當收卷軸卷徑到達該卷徑時張力輸出也將對應輸出至最大張力的值。
３、起始張力和最大張力：該兩個數據分別對應于起始卷徑和最大卷徑，當收卷軸的卷徑從小到大變化時張力的輸出也將從起始張力到最大張力而變化，所以合理的設置該兩個數據可實現收卷張力的精確錐度控制。
４、張力調節：顯示出當前收卷張力輸出的大小，同時按加、減鍵可以手動調節張力的輸出大小。
５、材料厚度：指復合機當前復合后收卷材料的厚度，材料厚度的輸入要求非常精確，因為材料厚度的誤差將會導致卷徑計算結果不準確從而會影響錐度張力輸出的效果。
６、張力開關：張力輸出開關。
收卷張力設置
5-８:放卷張力設置畫面：
該放卷張力設置畫面中的數據是通過ＲＳ４８５通訊從ＺＸＴ－Ａ自動恒張力控制器傳輸?shù)模�其操作也對�?yīng)于自動恒張力控制器，具體的使用方法可參考自動張力控制器的使用說明書。
張力控制器安裝及調試步驟：
１：安裝好張力控制器，并根據配線說明部分將張力控制器和復合機（包括：按鈕輸入電路、變頻器控制電路等）相 連接好電路。
２： 電位器根據 好，并進入系統參數設置里對應選擇
３：將 浮互將同步張力浮棍上的編碼器或 安裝示意圖安裝編碼器或電位器。同步張力 棍調整到其限位的中間即零位，此時觀察控制器主畫面顯示的浮棍位置是否為０，若不是０則需要調整電位器的位置，如果是采用編碼器就直接在系統參數里按編碼器清零鍵即可。
４、注意編碼器和電位器信號輸出的極性是否正確，該控制系統的同步張力浮棍偏移數值變正數時會使上膠棍電機速度也變快，所以應該是材料變松時浮棍數據變?yōu)樨?fù)值材料變緊時浮棍數據變?yōu)檎�值。如果極性不正確時，電位器的話極性可通過改變電位器兩端的線路實現，而編碼器則可以直接進入系統參數里按極性按鍵切換就可以。
張力控制器使用方法
１、運行：系統在停止?fàn)顟B(tài)下按運行按鈕時控制器將輸出警鈴信號，在５秒鐘內繼續按下運行按鈕時控制器將自動壓下壓棍，待壓棍到位信號輸入到控制器后啟動電機進入運行狀態，此時按下加減速按鈕時可以調整工作速度，按定速按鈕時系統將自動運行到設定的定速速度運行。
２、停止：系統在運行狀態下按停止按鈕時控制器，待停止后將自動松開上膠棍壓棍。
３、空轉開關：若空轉開關處于打開狀態時系統在停止?fàn)顟B(tài)下上膠棍電機將低速運行，此時按加速、減速按鈕可以調節運行速度。
將根據設置的減速時間停止機器若空轉開關處于關閉狀態時上膠棍電機將不工作。
